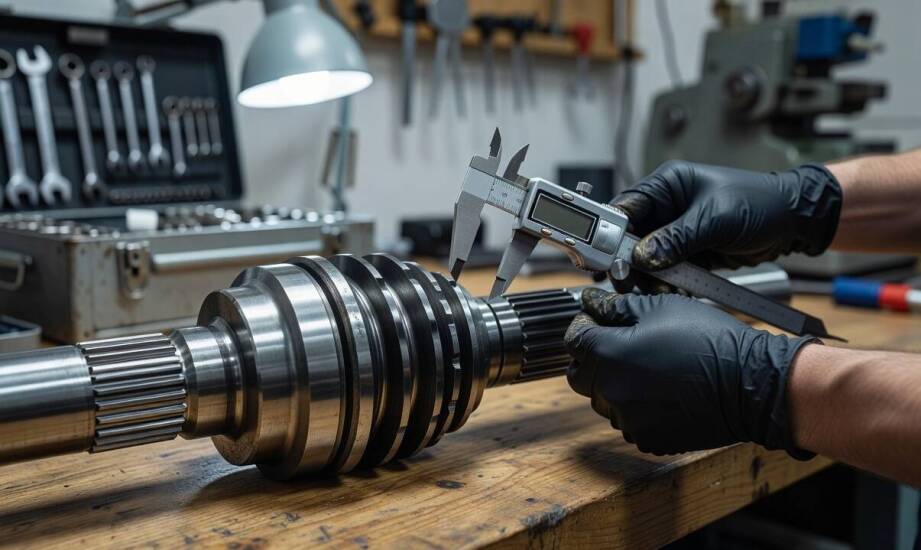

Kiedy typ wielowypustu decyduje o centrowaniu wału i przenoszeniu momentu w układzie napędowym

Zmiana profilu wielowypustu z prostokątnego na ewolwentowy w napędzie maszyny pakującej potrafi poprawić centrowanie wału i zmniejszyć luz obwodowy. Ruchome połączenie przestaje wtedy generować drgania przy częstych rozruchach. Piasta zyskuje stabilność i nie wychyla się pod zmiennym obciążeniem.

Rodzaje zarysów a mechanika przenoszenia obciążeń

Wielowypusty prostokątne mają równoległe boki zębów. Przenoszą moment obrotowy głównie przez ścinanie oraz powierzchniowe zgniatanie zarysów bocznych. Ten stosunkowo prosty kształt ułatwia mechaniczną obróbkę detali w procesie produkcyjnym. Wywołuje to jednak niebezpieczne spiętrzenie naprężeń w samej stopie zęba. Brakuje w nich również naturalnej zdolności do samocentrowania współpracujących części. Zarys ewolwentowy bazuje z kolei na zaokrąglonej geometrii zbliżonej do standardowego koła zębatego. Taka nowoczesna konstrukcja rozkłada nacisk znacznie równomierniej po całym łukowym profilu. Sprzyja to bardzo dokładnemu pozycjonowaniu detali i bezpiecznie przenosi wyższe momenty skręcające.

Kształt wyfrezowanych zębów warunkuje całkowitą odporność węzła napędowego na postępujące zużycie zmęczeniowe. Ewolwentowe profile o wierzchołkowym kącie przyporu 30 lub 37,5 stopnia gwarantują dużą powierzchnię styku roboczego. Przy identycznym nominalnym module potrafią one przenieść obciążenie większe nawet o 30 procent w zestawieniu z klasycznym zarysem równoległym. Skuteczne osadzenie elementów zależy bezpośrednio od wybranej bazy technologicznej. Centrowanie detalu na bokach zębów sprawdza się doskonale przy wybitnie zmiennych wektorach momentu. Wymaga to jednak stworzenia wyjątkowo precyzyjnego pasowania i zahartowania warstwy wierzchniej. Osadzenie bazujące na średnicy wewnętrznej skraca montaż w połączeniach swobodnie ruchomych. Oparcie na zewnętrznej średnicy wału występuje zazwyczaj w statycznych i rzadziej serwisowanych węzłach.

Rosnące siły tętniące, uderzenia i twarde rozruchy sprzętu mocno zawężają pulę dostępnych rozwiązań. Profil prostokątny błyskawicznie wyciera się na krawędziach przy takich obciążeniach. Prowadzi to do nieustannego powiększania luzów obwodowych i emisji metalicznego hałasu. Łukowy wariant ewolwentowy płynnie amortyzuje chwilowe przeciążenia napędu dzięki stopniowemu zazębianiu powierzchni. Zapewnia to wieloletnią pracę potężnych maszyn bez ryzyka gwałtownego ścięcia frezów.

Wpływ tolerancji na współpracę z resztą napędu

Pasowania wymiarowe decydują o bezawaryjnej żywotności zaawansowanego mechanizmu. Zbyt swobodne wpasowanie wałka z piastą wywołuje szkodliwy rezonans i potęguje ścieranie warstwy ochronnej metalu. Przesadnie ciasny montaż utrudnia operacje serwisowe warsztatu i tworzy niepotrzebne naprężenia strukturalne. Międzynarodowe normy ISO 4156 oraz DIN 5480 precyzyjnie kategoryzują klasy dokładności wykonania. Pomagają one technologom wyliczyć optymalny luz obwodowy pod specyficzne wymogi kinematyczne danej maszyny. Często przy naprawie nietypowych układów konieczna staje się specjalistyczna produkcja metalowych elementów na indywidualne zamówienie. Pozwala to szczelnie zestroić nowy wał napędowy z lekko zużytą piastą bez konieczności kosztownych przeróbek bazy maszyny.

Prawidłowe złożenie podzespołów wymaga absolutnego utrzymania osiowości we wszystkich sprzęganych strefach. Odchylenia rzędu kilkudziesięciu mikrometrów wymuszają błyskawicznie nierównomierny rozkład działającej siły. Starannie dobrane smarowanie strefy stykowego nacisku obniża tarcie ślizgowe i chroni szczeliny przed niszczącym zjawiskiem korozji ciernej. Skonfigurowany węzeł oddaje moment obrotowy prosto na główną oś piasty. To właśnie w tym krytycznym punkcie wał wielowypustowy wchodzi w interakcję z dalszymi rzędami linii przemysłowej.

Stabilne podparcie rzutuje na kulturę pracy zamocowanych dalej akcesoriów transmisyjnych. Nienaganne centrowanie jest bezwzględnie wymagane, gdy napęd wykorzystuje koła łańcuchowe, ciężkie siłowniki lub stożkowe koła zębate. Promieniowe bicie na wypracowanym wielowypuście przechodzi falami uderzeniowymi na powiązaną przekładnię. Skutkuje to agresywnym szarpaniem pracującego łańcucha albo awaryjnym wyłamywaniem części uzębienia. Operująca w sektorze B2B hurtownia maszynowa TWP zaopatruje przemysł w asortyment napędowy, który z założenia opiera się na idealnie precyzyjnym osadzeniu. Perfekcyjne ułożenie osi skutecznie tłumi wibracje oddziałujące na wałki prowadzące. Układy maszynowe uwikłane w intensywną technikę wibracyjną podlegają surowym rygorom technicznym, gdzie minimalny błąd montażowy niszczy całe połączenie.

Parametry decydujące o skuteczności węzła

Inżynieria odpornego na zniszczenia przeniesienia napędu wymaga zbadania surowych warunków fabrycznego środowiska. Prawidłowy dobór łączenia wielowypustowego nie polega na suchym, matematycznym wyliczeniu siły obrotowej. Konstruktor uwzględnia prawdziwą dynamikę układu, częstotliwość szybkich nawrotów oraz zakładany okres do pierwszej wymiany. Struktura ewolwentowa świetnie zdaje egzamin w brudnym przemyśle, gdzie zmienne wektory naprężeń obciążają układ czysto uderzeniowo. Opływowa sylwetka zębów doskonale przyjmuje mikroskopijne odkształcenia elastyczne materiału.

Prostsze technicznie profile prostokątne utrzymują sens finansowy w instalacjach wolnobieżnych. Zdają one egzamin celująco w urządzeniach pracujących pod jednostajnym ciśnieniem bez nagłych zatrzymań silnika. Dokładnie zbadany plan projektowy usuwa z góry ryzyko wadliwego pozycjonowania sprzężonych kół oraz pasów. Docelowa niezawodność parku maszynowego opiera się na idealnym dostosowaniu standardu wielowypustu do realnych obciążeń produkcyjnych.
